数字化城市道路三维激光点云扫描建模展示

    随着城市基建数字化改造进程推进，三维激光点云扫描技术成为城市道路实景数字化建档、规划运维的核心技术手段，依托实地激光采集、数据解算、三维建模全流程作业，可完整还原城市道路真实空间形态，为道路全生命周期数字化管理提供基础数据支撑。

    一、三维激光点云外业数据实地采集

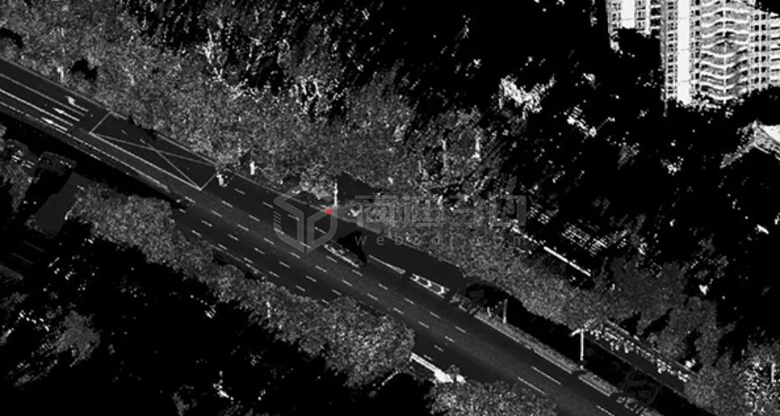

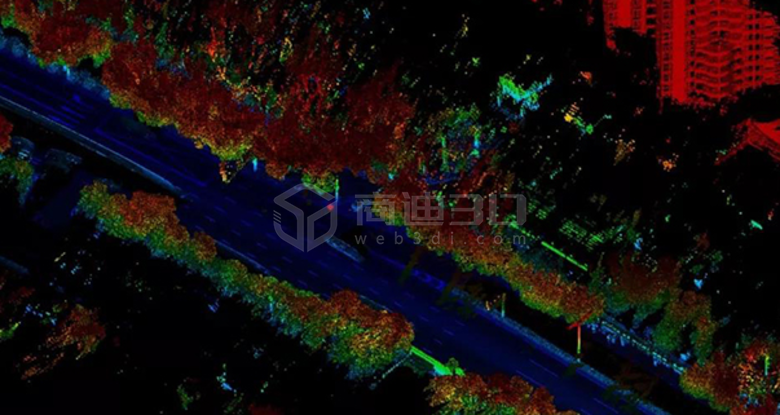

    项目采用机载+无人机三维激光雷达组合作业模式，对城市主干道开展全域点云数据采集。设备通过激光脉冲测距原理，不间断向路面、行道树木、沿线建筑、交通附属设施发射激光束，实时记录每一处点位三维坐标、回波强度信息。第一张彩色点云成果为多光谱赋色点云视图，不同色彩区分植被、沥青路面、高层建筑、交通杆件等地物类别，成片植被呈现红绿色块分布，沥青道路形成连贯蓝色点云条带，右侧楼宇以红色点云成片呈现，路面行驶车辆、小型标识立杆等细碎地物点位全部被精准捕捉。黑白灰度点云数据依托激光回波反射率生成，路面标线、路缘石、车辆轮廓依靠反射灰度差异清晰区分，微小交通设施点位在点云数据里实现坐标锁定，两种点云原始数据完整留存实地所有地理要素的空间位置与物理属性，无人工简化删减。

    二、原始点云数据预处理与分类优化

    野外采集完成的原始点云数据需进入内业处理环节，依次开展噪点剔除、点云去冗余、地物自动分类工作。系统算法分离空中杂点、地面噪声点位，按照植被、道路、构筑物、交通设施四大类别拆分点云数据，剥离植被遮挡点位，提取纯净路面点位数据。分类后的数据剔除无效干扰点，保留道路标线、路基、路灯杆、绿化带边界等有效测绘信息，保障后续建模数据源精准度，从源头规避建模尺寸偏差、地物缺失问题。

    三、实景三维模型构建与成果落地

    基于分类完成的精准点云数据，依托参数化建模软件生成道路精细化三维实体模型，对应第三张标准化三维成果。模型完整复刻真实道路车道划分、导向箭头标线、路口黄色禁停网格、道路两侧绿化带、路灯杆件、交通标牌的空间尺寸与相对位置，路面宽度、标线间距、树木排布、附属设施安装坐标全部以实测点云数据为基准，模型尺寸和实地现状误差控制在毫米级。该三维模型摒弃传统图纸的平面局限性，直观展示道路全线空间布局，所有道路附属设施位置、绿化带占地范围、建筑临路距离均可在模型中精准量测。

    四、技术落地应用价值

    1.道路规划设计：规划人员依托现成三维模型，直接在数字化场景内开展车道改造、路口拓宽、新增交通设施的方案布设，省去现场反复勘测环节，缩短道路改造前期勘测周期。

    2.日常运维管理：市政养护部门可对照点云与三维模型，定期比对实地道路、植被、杆件的变化数据，快速定位路面破损、绿植侵占车道、设施歪斜等隐患点位，针对性安排养护作业。

    3.城市数字底座搭建：道路三维成果接入城市地理信息平台，补充智慧城市基础地理数据库，支撑城市路网统筹规划、应急交通调度等全域数字化工作。

    五、技术发展展望

    后续三维激光点云扫描将搭配实景影像融合技术，进一步丰富三维模型纹理细节，同步接入动态监测模块，实现道路路况周期性自动更新。持续优化自动化分类算法，降低人工处理数据占比，推动道路三维数字化成果在市政、交管、城建等多部门常态化落地使用。
