老旧小区城市楼房建筑高斯泼溅3d扫描建模展示

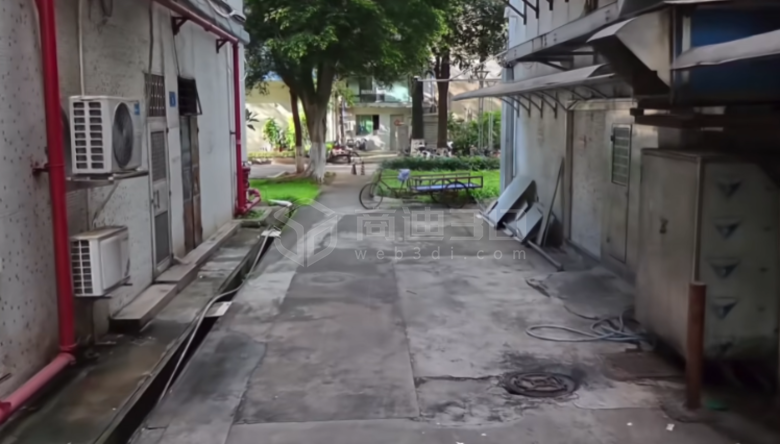

    本次建模对象为国内典型老旧居民小区内部巷道建筑实景，画面包含两侧多层老式居民楼、室外通行水泥通道、配套管线、绿化植被、非机动车、公用箱体、给排水井盖等完整原生环境要素。小区建成年限久，建筑外立面存在老化痕迹，室外排布空调外机、消防红色管道、燃气黄色管道、金属防雨棚、杂物储物区等零散附属设施，环境结构复杂，管线、构件交错分布，常规测绘手段难以完整还原全部细节。

    一、高斯泼溅3D扫描建模作业流程

    1.现场数据采集

    采用三维扫描设备沿巷道纵深分段采集环境点位数据，完整收录两侧楼房墙面纹理、门窗结构、外挂设备、地面铺装、地下井位、树木枝干叶片、远处楼栋轮廓等全部实体信息，无遗漏记录老旧小区复杂零散的构筑物与附属设施空间坐标、外观形态。

    2.高斯泼溅数据处理

    将现场采集的原始点云数据导入高斯泼溅建模系统，对海量离散空间点进行分层拟合处理。针对老旧建筑凹凸墙面、杂乱外露管线、不规则金属棚体、植被不规则轮廓做泼溅粒子分配，区分硬质建筑实体、柔性植被、地面铺装、小型设备四类不同材质粒子参数，消除采集过程中光线、杂物遮挡产生的数据噪点。

    3.三维模型生成与校准

    完成粒子拟合后生成完整实景三维数字模型，对照现场实景修正模型空间尺寸偏差，还原楼房层高、巷道宽度、设备安装位置等精准空间关系，同步保留老旧建筑墙面斑驳痕迹、管道走向、外机摆放位置等原生细节，不做标准化美化修改，完全复刻老旧小区原始环境状态。

    4.模型轻量化输出

    根据使用需求调整高斯泼溅粒子密度，分高精度存档模型、轻量化浏览模型两类文件输出，兼顾细节完整度与终端设备加载流畅度，支持电脑、平板端直接查看完整小区建筑三维场景。

    二、老旧场景建模核心解决痛点

    1.老旧小区构筑物杂乱，传统CAD测绘仅能记录主体建筑，无法还原外露管线、外置空调、储物棚等零散附属构件，高斯泼溅3D建模可一次性收录全场景所有小型设施空间信息。

    2.老式楼房外立面磨损、凹凸不平，普通三维建模软件平滑处理会丢失建筑老化特征，高斯泼溅粒子可精准复刻墙面凹凸、污渍、破损等原始外观细节。

    3.巷道内树木、非机动车、堆放杂物会形成视觉遮挡，分段扫描结合泼溅补全算法，可拼接完整无断层的连续巷道三维空间，消除遮挡造成的模型空白区域。

    4.老旧小区改造、修缮、安全排查工作需要完整实景参考，数字模型可替代多次现场实地踏勘，降低现场人工测量的时间与人力成本。

    三、模型落地应用方向

    1.老旧小区改造规划：基于完整三维模型开展外立面翻新、管线规整、巷道优化方案设计，直观查看改造后建筑与现有环境空间适配关系。

    2.建筑安全隐患排查：在数字模型中定位外露管线、老化外墙、堆放杂物区域，开展高空坠物、消防通道堵塞风险线上研判。

    3.小区数字化档案留存：对即将翻新、拆迁的老旧楼栋建立永久高斯泼溅三维数字档案，完整留存原始建筑样貌、配套设施布局。

    4.市政管线运维管理：依托模型中精准的燃气、消防、给排水管道三维坐标，开展管线巡检、维修路径规划，规避施工破坏现有管线。

    高斯泼溅3D扫描建模适配老旧小区这类结构复杂、附属设施零散的城市楼房场景，可高精度、全要素复刻老旧建筑实景空间与外观细节。该技术产出的三维数字模型能够为老旧小区更新、建筑运维、城市基础档案建立提供真实、完整的数字化载体，解决传统二维图纸、简易三维模型信息缺失、细节失真的问题，适用于城市存量老旧住宅片区数字化测绘与长效管理工作。
