高斯城市供电能源站3d点云扫描模型三维可视化管理

    一、技术基础

    依托3D点云扫描技术完成山区供电能源站全域实景数字化建模，构建高精度三维场景模型。模型完整还原能源站建筑主体、配电设备布局、场区道路、周边山地林地地形地貌。基于三维引擎搭建可视化管控平台，实现能源站物理空间与数字模型一一映射，形成能源站数字底座。

    二、平台核心功能

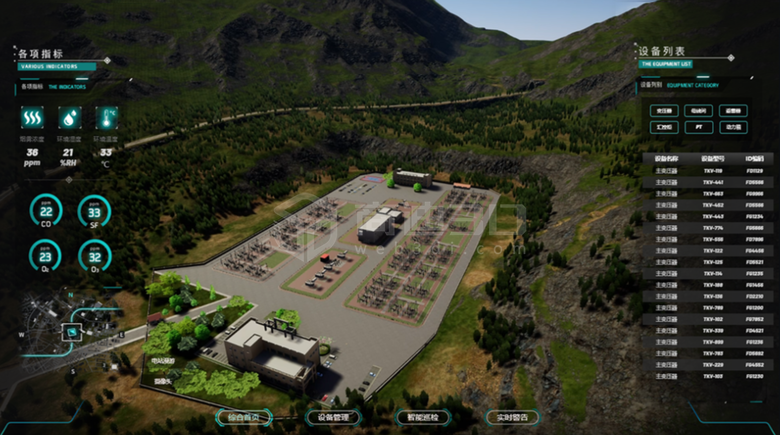

    1.全域三维场景浏览

    平台支持能源站三维模型自由缩放、旋转、视角切换。管理人员能够直观查看站内主变压器、配电室、互感器、汇控柜、PT、动力柜等全部电力设备空间分布，快速定位目标设施。配套简易区位导航图，实现厂区位置快速跳转。

    2.环境数据实时接入展示

    平台左侧集成环境监测面板，实时汇总烟气浓度、环境温湿度、一氧化碳、六氟化硫、氧气、臭氧等传感采集数据。所有环境指标在三维界面同步可视化呈现，工作人员可实时掌握场区大气环境状态，及时识别气体泄漏、温湿度异常等风险。

    3.设备台账一体化管理

    右侧设备列表按照设备类别进行分类筛选，录入设备名称、型号、唯一ID编码等基础档案信息。将设备三维空间位置与设备台账数据绑定，点击三维场景内对应设施，可直接调取设备基础资料，实现空间位置信息与设备静态数据联动查询。

    4.模块化业务功能入口

    平台底部设置综合首页、设备管理、智能巡检、实时告警四大功能模块入口。可对接智能巡检任务系统，规划站内三维巡检路线；接入告警信息系统，当设备异常、环境参数超标时，在三维场景内完成告警点位标记，实现故障位置直观定位。

    三、解决行业现存痛点

    传统供电能源站管控多依靠二维图纸与人工现场巡查，图纸更新滞后，无法直观体现设备空间相对位置。环境监测数据、设备资料相互独立，数据分散，难以统一调度。故障发生后，无法快速锁定现场位置，处置响应效率有限。

    三维可视化管理平台将空间模型、环境传感数据、设备档案、运维业务整合至统一界面。消除多套独立系统之间的数据壁垒，降低运维人员识图门槛，减少现场踏勘频次，提升场站日常管控、应急处置工作效率。

    四、实际应用价值

    1.运维管理：用于能源站日常运维监管，辅助运维人员掌握全站设施布局，简化设备资料查阅流程，支撑常态化巡检工作开展。

    2.安全管控：持续监测场区环境气体、温湿度参数，结合三维场景定位风险区域，提前预防电力设备环境类安全事故。

    3.工程改造：高精度点云三维模型可作为改扩建工程数字化参考依据，辅助方案规划，减少现场测绘工作量。

    4.应急调度：出现设备故障、环境异常告警时，依托三维场景快速明确事发点位，支撑管理人员远程研判，优化应急处置流程。

    后续可拓展多源数据对接能力，接入设备运行电流、电压等实时运行参数，搭建完整数字孪生体系。叠加视频监控点位、安防信息，持续完善能源站数字化管控能力。同时支持Web3D网页端部署，无需安装客户端，满足多终端远程访问查看需求，打造轻量化、全天候在线的供电场站三维可视化管控体系。
